管道伸縮節用於補償管道因溫度變化而產生的伸縮變形,也用於管道因裝置調整等需求的長度補償,主要分為彎管式收縮節、波紋管伸縮節和套管伸縮節3種構造方式。彎管式收縮節將管子彎成U形或其他形體,並應用形體的彈性變形才能停止補償的一種收縮節。
這種管道伸縮節的好處是強度好、壽命長、可在現場製造,缺陷是占用空間大、耗費鋼材多和摩擦阻力大這種收縮節普遍用於各種蒸汽管道和長管道上。為了避免大過允許的補償量,在波紋管兩端設置有維護拉杆或維護環,在與它聯接的兩端管道上設置導向支架。另外還有轉角式和橫向式收縮節,可用來補償管道的轉角變形和橫向變形。這類收縮節的優點是儉省空間,節約材料,便於規範化和批量消費,缺陷是壽命較短。
管道伸縮節普通用於溫度和壓力不很高、長度較短的管道上。隨著波紋管消費技術程度的進步,這類伸縮節的應用範圍正在擴展。套管伸縮節由可以作軸向相對運動的內外套管組成。內外套管之間采用填料函密封。運用時堅持兩端管子在一條軸線上挪動。在伸縮節的兩端裝設導向支架。它的優點是對流體的活動摩擦阻力小,構造緊湊。

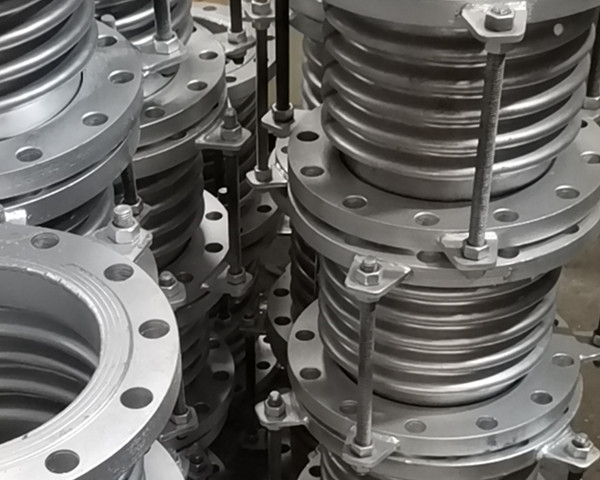

管道伸縮節是用金屬波紋管製成的一種伸縮節。它能沿管道軸線方向伸縮,也允許少量彎曲。為常見的軸向式波紋管收縮節,用在管道上停止軸向長度補償。為了避免大過允許的補償量,在波紋管兩端設置有維護拉杆或維護環,在與它銜接的兩端管道上設置導向支架。波紋管收縮節普通用於溫度和壓力不很高、長度較短的管道上。隨著波紋管消費技術程度的進步,這類收縮節的應用範圍正在擴展。
有些管道
伸縮節可用在高壓力6.0兆帕的管係中。管道伸縮節由可以作軸向相對運動的內外套管組成。內外套管之間采用填料函密封。運用時堅持兩端管子在一條軸線上挪動。
