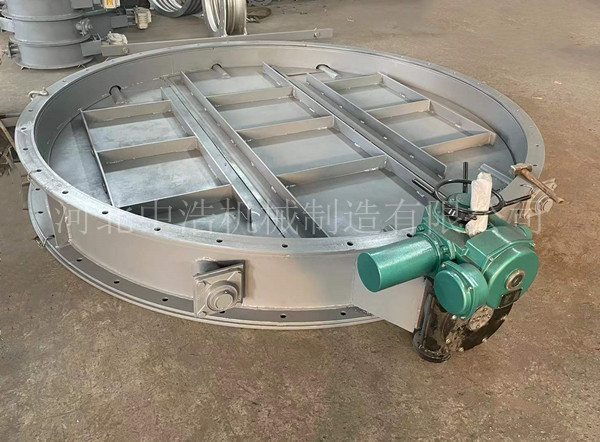

電動通風蝶閥,電動蝶閥我們廠家有著多年的生產經驗,售後有_,是一個誠信的廠家。量大價格更加優惠。
電動通風蝶閥由角行程電動執行機構和蝶閥組成,它與電動單元組合儀表配合使用。表有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用於冶金、電站石油、化工等部門。適用介質,煤氣、含塵氣體、煙道氣。電動通風蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用於冶金、電站石油、化工等部門。適用介質,煤氣、含塵氣體、煙道氣等。
電動通風蝶閥是采用電子式電動執行機構和蝶閥調節機構組成,執行機構內有伺服係弘,無須另配伺服放大器,輸入控製信號(4~20mADC或1~5VDC)及單相電源即可控製運轉。電動通風調節蝶閥具有結構簡單,流通能力大,調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構。
電動通風蝶閥采用標準
設計標準:GB/T12238-2008 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
電動通風蝶閥,電動蝶閥執行機構
采用新型係列GT型電動執行器,有雙作用式和單作用式(彈簧複位),齒輪傳動,大口徑閥門采用係列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
電動通風蝶閥,電動蝶閥技術參數表如下:
公稱通徑 | DN(mm) | 50~2000 | | |
公稱壓力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
試驗壓力 | 強度試驗 | 0.075 | 0.375 | 0.9 |
密封試驗 | ≤1.5%泄漏量 | | | |
適用介質 | 煤氣、含塵氣體、煙道氣等。 | | | |
適用溫度 | 氣傳動、電傳動。 | | |
