無推力補償器(膨脹節或伸縮器)的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過於集中,介質阻力大弊端。
結構組成

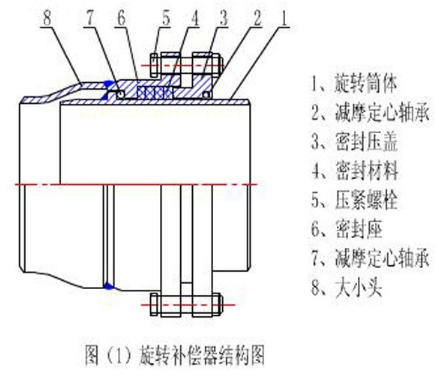

無推力自密封旋轉補償器:由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓N個壓簧及N個注填料咀組合、填料壓蓋及彈簧壓緊法蘭構成:所述填料壓緊法蘭與壓緊上法蘭之間設有壓簧和注填料咀。
所選用的密封填料都是柔性石墨,所采用的級別分別為核級、工業精密級且無推力自密封旋轉補償器填料內增加了一些成份達到延緩填料氧化的時間,從而使無推力自密封旋轉補償器比普通旋轉補償器密封性能得到很大的提高,使產品密封發生泄漏時間延遲發生。
安裝要求
① 與補償器兩端相焊接的管段壁厚≥6mm時,要進行坡口處理,焊後按要求進行水壓檢漏試驗。
② 滑動支架和固定支架根據設計安裝,使用ZTWB型,除不計算介質工作壓力的推力外,其餘相同。為確保管道無側向位移,而沿軸向伸縮,補償器兩端一般應安裝導向滑動支架,在管道轉彎處,要安裝固定支架。
③ 補償器的保溫防護結構均(jun1)與管道同路,但對伸縮管伸縮部分,不可產生約束力。
④ 本補償器在各種環境氣溫下,均可按安裝長度LMax進行安裝,不需予以拉伸或壓縮。
