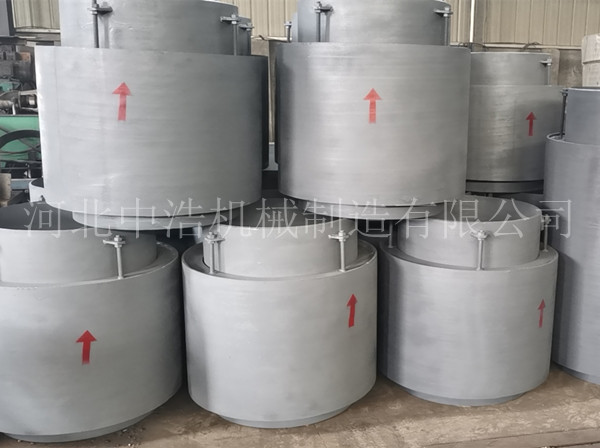

TZM直埋式波紋補償器具有抗彎能力,主要適用於軸向補償,直埋補償器具有補償橫向位移和軸向與橫向合成位移的能力,但因為抵償量較小一般隻做為軸向補償更能發揮其特性,使用壽命更長,更可靠。
安裝注意事項:
1、為使直埋補償器起到抵償效果,補償器兩頭要設固定支架,避免管道受內壓推力影響外移拉伸。
2、補償器的一端(指單向補償的直埋式補償器死端)要靠近一端的固定支架,用TZM直埋式波紋補償器的活頭補償管道。
3、根據補償量設定兩個固定支架的距離,補償量一般不大於管徑。
4、試壓過程中以補償器不得呈現拉伸表象。
型號:本廠生產直埋波紋管補償器(不鏽鋼波紋補償器)DN32-DNI600,
壓力級別0.25MPa-2.5MPa。
產品軸向補償量:30mm-500mm
直埋補償器安裝使用注意事項:
TZM直埋式波紋補償器要求在兩固定支座之間隻裝一個波紋補償器,其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同,由於直埋內壓波紋補償器在管道上實現自由補償和安裝簡單等特點,因而深受工程設計及安裝使用者的歡迎。
